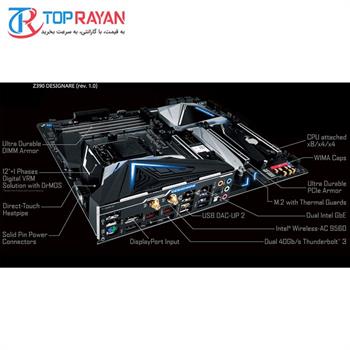

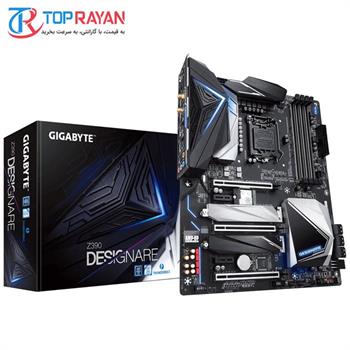

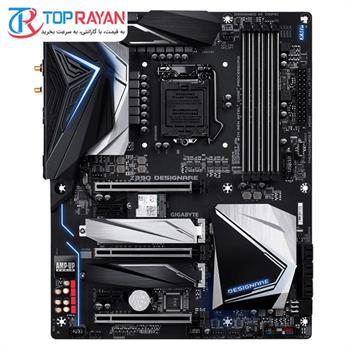

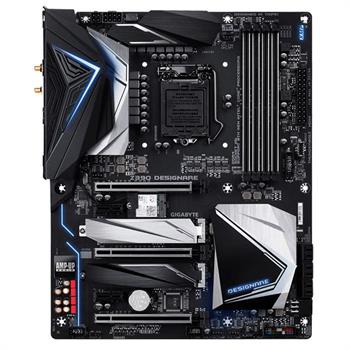

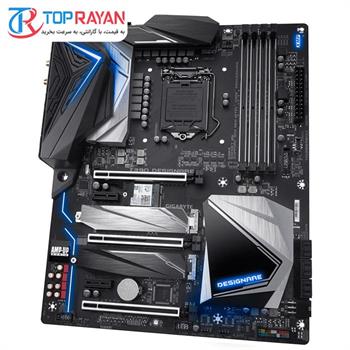

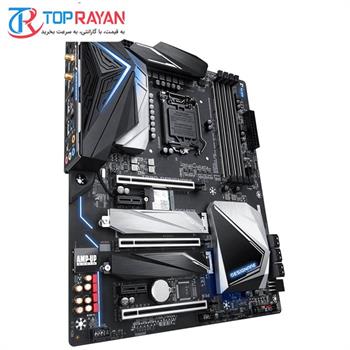

مادربرد Z390 DESIGNARE (rev. 1.0) محصول شرکت «گیگابایت» (Gigabyte) بوده و آن را نسخه تجاری یا همان Enterprise معرفی کرده و از به‌روزترین متریال‌های روز دنیا و در فرم فاکتور ATX ساخته شده است. این مادربرد بر اساس چیپست Z390 شرکت اینتل ساخته شده در نتیجه مادربرد Z390 DESIGNARE (rev. 1.0) با نسل نهم و هشتم از پردازنده‌های شرکت اینتل هم‌خوانی دارد و دارای قابلیت پشتیبانی و استفاده از کَش لول سوم: L3 cache varies with CPU است. سوکت پردازنده این مادربرد LGA 1151 است. این مادربرد حداکثر از 128 گیگابایت حافظه رم DDR4 با فرکانس تا 4266 مگاهرتز در شرایط اورکلاک تحت پیکربندی دو کاناله پشتیبانی می‌کند. درگاه‌های مخصوص وسایل ذخیره‌سازی متشکل از شش پورت SATA 6Gb/s، و دو شکاف M.2 با پشتیبانی از هر دو SSDهای PCIe x2 و SATA است. این مادربرد شش درگاه USB 3.1 بوده و پورت جدید USB Type-C نیز در این مادربرد موجود است که در کل کاربران را از نظر تعداد وجود درگاه USB بی‌نیاز می‌کند. این پورت‌های USB-C از فناوری Thunderbolt fivi lkn isjkn. همچنین گیگابایت در این مادربرد از راهکار صوتی اختصاصی باکیفیت با بهره‌گیری از پردازنده صوتی Realtek ALC1220-VB codec، خازن‌های مخصوص صدا، مدار ایزوله و تقویت‌کننده هوشمند هدفون بهره گرفته است. در پنل پشتی این مادربرد دو عدد درگاه شبکه کابلی گیگابیتی مبتنی بر کنترلر پرقدرت اینتل تعبیه شده است. به کمک برنامه مکمل Smart Fan 5 و هدرهای فن متعدد، می‌توان بر عملکرد خنک‌سازی سیستم و فن‌های متعدد نظارت کرد. همچنین امکان کنترل و شخصی‌سازی فعالیت فن‌ها وجود دارد. گیگابایت تبلیغات زیادی برای سیستم نورپردازی این مادربرد انجام داده است و با استفاده از برنامه اختصاصی گیگابایت به‌نام RGB Fusion 2.0، کاربران می‌توانند LED های این مادربرد را شخصی‌سازی کنند. از دیگر ویژگی‌های این مادربرد می‌توان برد PCB ساخته شده با استفاده از دو برابر مس بیشتر، مقاومت‌های مقاوم در برابر سولفاته شدن، برنامه‌های نظارتی و مدیریتی مکمل اختصاصی گیگابایت، پشتیبانی از وضوح تصویر 4K Ultra HD، درگاه خروجی تصویر HDMI و DisplayPort، هدرهای فن ترکیبی با پشتیبانی از انواع فن و پمپ، پشتیبانی از حافظه‌های SSD و استفاده از قفل‌های دوگانه در قسمت شکافهای توسعه PCI-E را برشمرد.
سلب مسئولیت: ممکن است برخی از اطلاعات موجود در جدول مشخصات فنی درست نباشد. در صورت مشاهده هرگونه مغایرت، به پشتیبانی اطلاع دهید.
| ابعاد | 305x244x60میلی‌متر |
| فرم فاکتور | ATX |
| تعداد سوکت پردازنده | یک عدد |
| نوع سوکت پردازنده | Intel LGA 1151 |
| چیپست | Intel Z390 |
| برد تغذیه | 13فاز |
| پردازنده های پشتیبانی شده |
Support for 9th and 8th Generation Intel Core i9 processors/Intel Core i7 processors/Intel Core i5 processors/Intel Core i3 processors/Intel Pentium processors/Intel Celeron processors in the LGA1151 package
دارای قابلیت پشتیبانی و استفاده از کَش لول سوم: L3 cache varies with CPU |
| پشتیبانی از RAID | RAID 0, RAID 1, RAID 5, RAID 10 |
| تعداد اسلات حافظه | چهار عدد |
| پیکربندی حافظه | دو کاناله |
| حداکثر حافظه پشتیبانی شده | 128گیگابایت |
| استانداردهای حافظه | DDR4 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133مگاهرتز |
| پروفایل حافظه XMP | |
| پروفایل حافظه AMP | |
| توضیحات حافظه |
4 عدد DDR4 DIMM sockets supporting up to 128GB (32GB single DIMM capacity) of system memory
Dual channel memory architecture Support for DDR4 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz memory modules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules |
| اسلات PCI Express x16 | سه عدد |
| تعداد مسیرهای PCI Express | 28مسیر |
| پشتیبانی از SLI | دو مسیره |
| پشتیبانی از Crossfire | دو مسیره, سه مسیره |
| نوع تخصیص مسیر |
1 مسیر PCI Express x16 slot, running at x16 (PCIEX16)
1 مسیر PCI Express x16 slot, running at x8 (PCIEX8) 1 مسیر PCI Express x16 slot, running at x4 (PCIEX4) |
| سایر توضیحات کارت گرافیک |
Onboard Graphics
- Integrated Graphics Processor+Intel Thunderbolt 3 Controller: - - 2 عدد Intel® Thunderbolt 3 connectors (USB Type-C ports), supporting DisplayPort and Thunderbolt video outputs and a maximum resolution of 4096x2304@60 Hz - - Supports up to 7680x3840@60 Hz if connected to an external graphics card for display output - - Because of the limited I/O resources of the PC architecture, the number of Thunderbolt devices that can be used is dependent on the number of the PCI Express devices being installed. (Refer to Chapter 1-7, "Back Panel Connectors," for more information.) - - Support for DisplayPort 1.2 version - Integrated Graphics Processor-Intel HD Graphics support: - - 1 عدد HDMI port, supporting a maximum resolution of 4096x2160@30 Hz - - Support for HDMI 1.4 version and HDCP 2.2 - Support for up to 3 displays at the same time - Maximum shared memory of 1 GB - Actual support may vary by CPU Multi-Graphics Technology - Support for NVIDIA Quad-GPU SLI and 2-Way NVIDIA SLI technologies - Support for AMD Quad-GPU CrossFire and 3-Way/2-Way AMD CrossFire technologies |
| اسلات PCI Express x1 | دو عدد |
| تعداد هدر USB 3.1 Type-C | 1 |
| اسلات PCI Express x4 | |
| اسلات PCI | |
| کانکتور Mini PCI Express | |
| کانکتور SATA 3.0 | شش عدد |
| کانکتور SATA 2.0 | |
| کانکتور eSATA | |
| کانکتور mSATA | |
| کانکتور SATA Express | |
| کانکتور M.2 | دو عدد |
| کانکتور M.2 ماژول Wifi And Bluetooth (M.2 slot only (Key E, CNVi & PCIe)) | 1 عدد |
| نوع اسلات M.2 | PCI-E 3.0 x4, SATA 3.0, PCI-E 4.0, Key M |
| کانکتور Thunderbolt | |
| مجموع کانکتور فن | 2عدد |
| کانکتورهای برق | کانکتور برق اصلی 24 پبن ATX, کانکتور برق 8 پین ATX, کانکتور برق 4 پین ATX, هدر برق فن پردازنده, هدر واترپمپ, کانکتور برق OC PEG |
| دکمه‌ها، سوییچ‌ها، جامپرها و کنترلرها |
1 عدد Clear CMOS jumper
iTE I/O Controller Chip |
| سایر توضیحات مربوط به اسلات‌ها |
1 مسیر PCI Express x16 slot, running at x16 (PCIEX16)
1 مسیر PCI Express x16 slot, running at x8 (PCIEX8) 1 مسیر PCI Express x16 slot, running at x4 (PCIEX4) 2 مسیر PCI Express x1 slots |
| هدر USB 2.0 | یک عدد |
| هدر USB 3.0 | |
| هدر USB 3.1 | یک عدد |
| هدر USB 3.1 Type-C | |
| هدر USB 3.2 | |
| هدر USB 3.2 Type-C | |
| تعداد هدر USB 3.2 Type-C | ندارد |
| توضیحات تکمیلی هدرها |

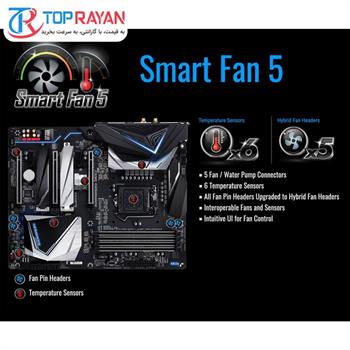

1 عدد CPU fan header
1 عدد water cooling CPU fan header 2 عدد system fan headers 1 عدد system fan/water cooling pump header 1 عدد RGB LED strip header 1 عدد front panel header 1 عدد front panel audio header 1 عدد USB Type-C port, with USB 3.1 Gen 2 support 1 عدد USB 3.1 Gen 1 header 1 عدد USB 2.0/1.1 header 1 عدد S/PDIF Out header |
| توضیحات تکمیلی قسمت ذخیره‌سازی (Storage) |

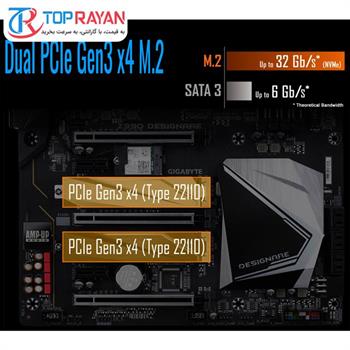

1 عدد M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M)
1 عدد M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2P) 6 عدد SATA 6Gb/s connectors پشتیبانی از RAID 0, RAID 1, RAID 5, and RAID 10 Intel Optane Memory Ready |
| پورت PS/2 | یک عدد کومبو |
| پورت USB 2.0 | دو عدد |
| پورت USB 3.0 | |
| پورت USB 3.1 | شش عدد |
| پورت USB 3.2 Gen 1 | |
| پورت USB 3.2 Gen 2 | |
| پورت USB 4.0 | |
| پورت USB Type-C | |
| پورت USB 3.2 Type-C | |
| پورت Audio USB Type-C | |
| پورت USB Type-C Thunderbolt 4 | noعدد |
| پورت VGA (Serial) | |
| پورت D-Sub | |
| پورت LPT (Parallel) | |
| پورت DVI | |
| پورت HDMI | |
| پورت DisplayPort | |
| پورت USB Type-C Thunderbolt 3 | دو عدد |
| پورت DisplayPort In Thunderbolt 3 | |
| پورت LAN | دو عدد |
| کارت شبکه LAN | Intel GbE LAN chip |
| کارت شبکه WLAN | |
| بلوتوث | |
| توضیحات کارت شبکه |
LAN:
- 2 عدد Intel GbE LAN chips (10/100/1000 Mbit) Wireless Communication module: - Intel CNVi interface 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band - BLUETOOTH 5 - Support for 11ac 160 MHz wireless standard and up to 1.73 Gbps data rate - Actual data rate may vary depending on environment and equipment |
| کارت صدا | Realtek ALC1220-VB codec |
| کانال‌های صوتی | 7.1کانال |
| جک 3.5 میلی‌متری | 5عدد |
| خروجی صدای S/PDIF | |
| ورودی صدای S/PDIF | |
| توضیحات کارت صدا |
Realtek ALC1220-VB codec
The back panel line out jack supports DSD audio High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out |

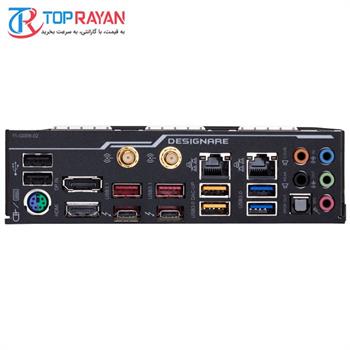

| توضیحات تکمیلی پورت‌ها |
1 عدد PS/2 keyboard/mouse port
1 عدد DisplayPort In port 1 عدد HDMI port 2 عدد SMA antenna connectors (2T2R) 2 عدد USB 3.1 Gen 2 Type-A ports (red) 2 عدد Thunderbolt 3 connectors (USB Type-C ports, with USB 3.1 Gen 2 support) 4 عدد USB 3.1 Gen 1 ports 2 عدد USB 2.0/1.1 ports 2 عدد RJ-45 ports 1 عدد optical S/PDIF Out connector 5 عدد audio jacks |
| کلید پاور روی مادربرد | |
| کلید ریست روی مادربرد | |
| بایوس دوگانه | |
| پنل اورکلاک | |
| نقاط کنترل ولتاژ | |
| سون سگمنت Debugging | |
| ویژگی‌های خاص |
I/O Controller
- iTE® I/O Controller Chip H/W Monitoring - Voltage detection - Temperature detection - Fan speed detection - Water cooling flow rate detection - Overheating warning - Fan fail warning - Fan speed control - Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install Unique Features - Support for APP Center - Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications - 3D OSD - @BIOS - Ambient LED - AutoGreen - Cloud Station - EasyTune - Easy RAID - Fast Boot - Game Boost - ON/OFF Charge - Platform Power Management - Smart Backup - Smart Keyboard - Smart TimeLock - Smart HUD - Smart Survey - System Information Viewer - USB Blocker - USB DAC-UP 2 - Support for Q-Flash - Support for Xpress Install Bundled Software - Norton Internet Security (OEM version) - cFosSpeed |
| سایر توضیحات بایوس |
2 بایوس 128Mbit flash
Use of licensed AMI UEFI BIOS Support for DualBIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| توضیحات پنل اورکلاک | DDR4 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) |
